齿轮淬火压床

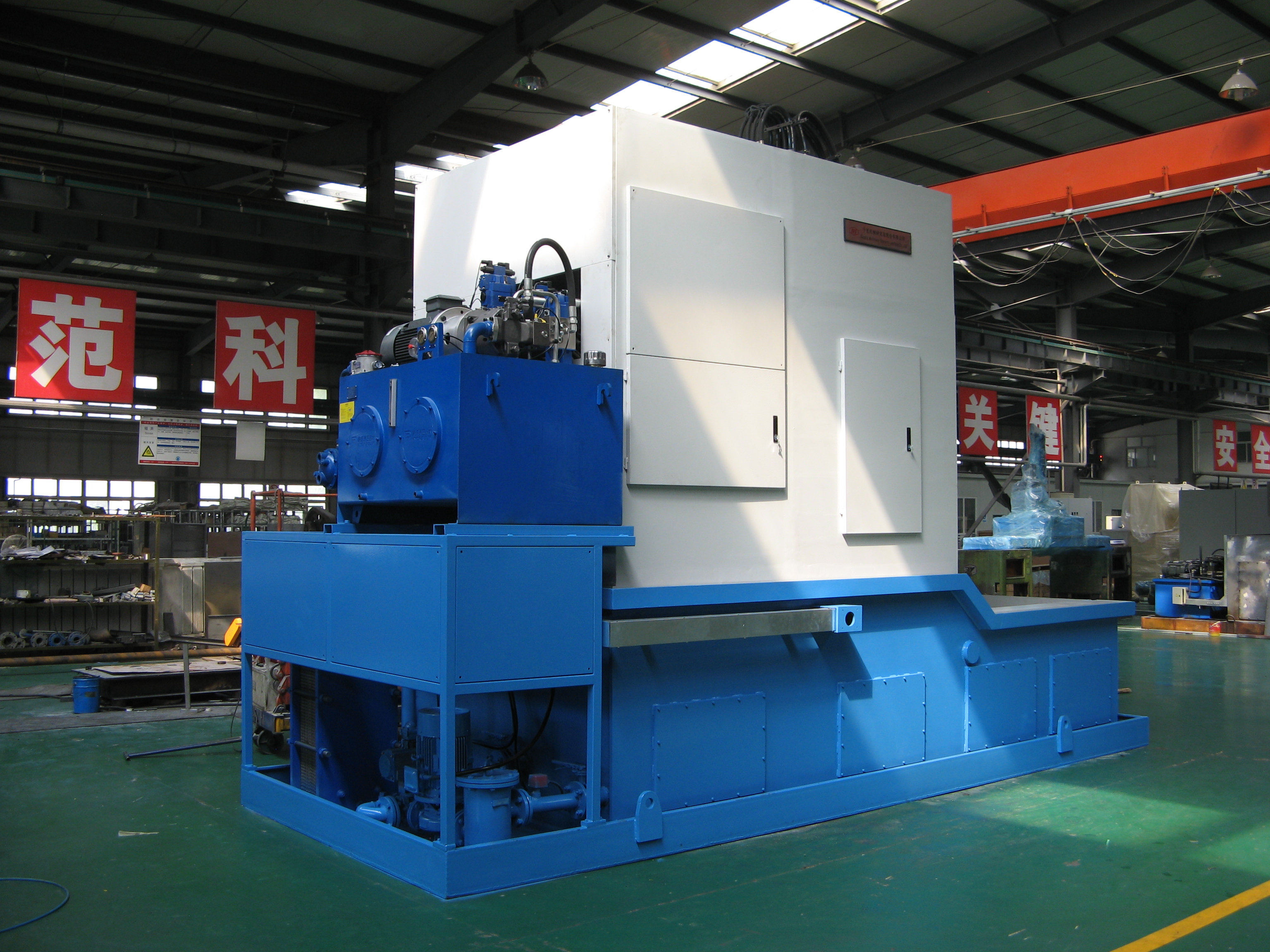

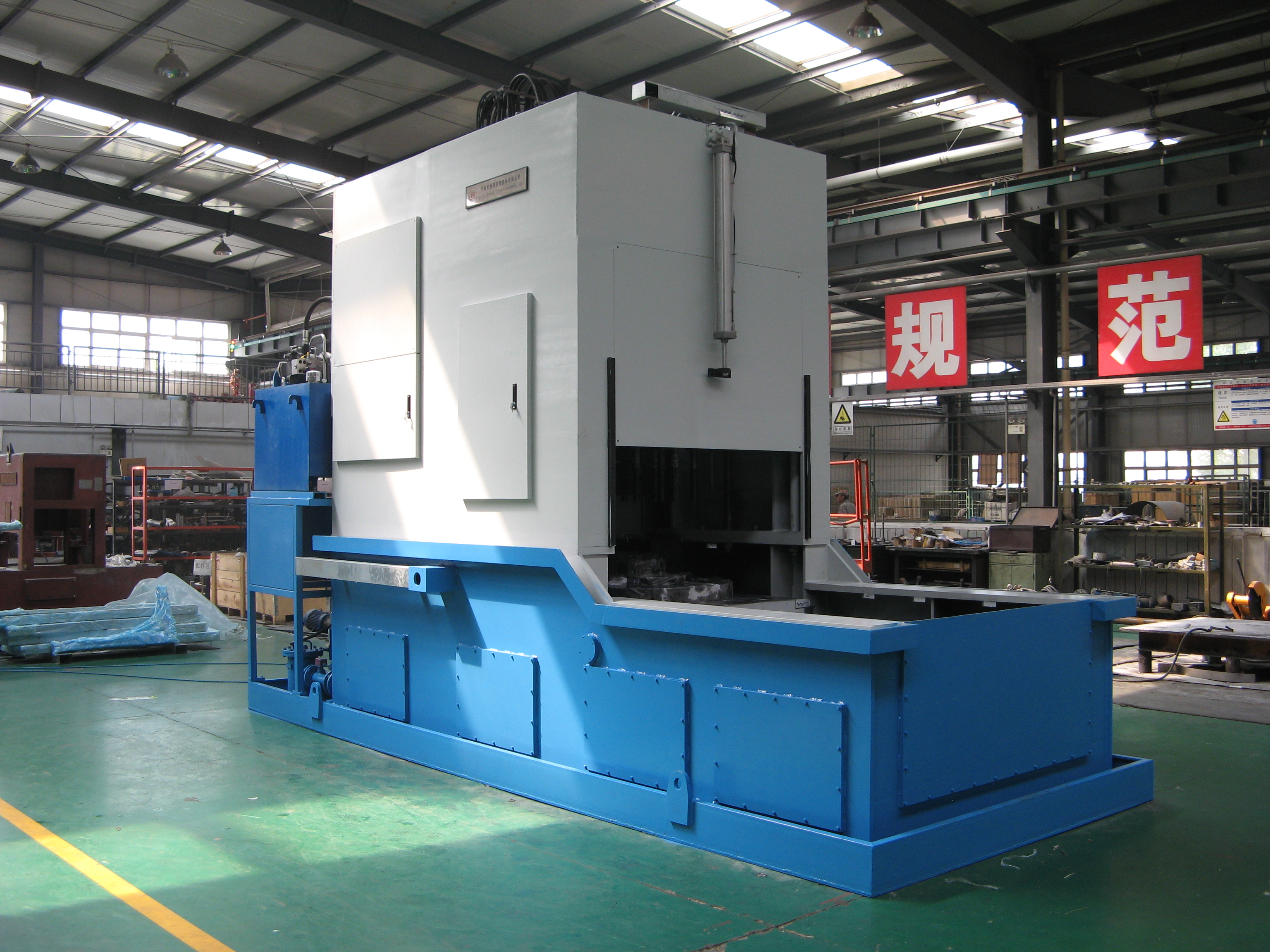

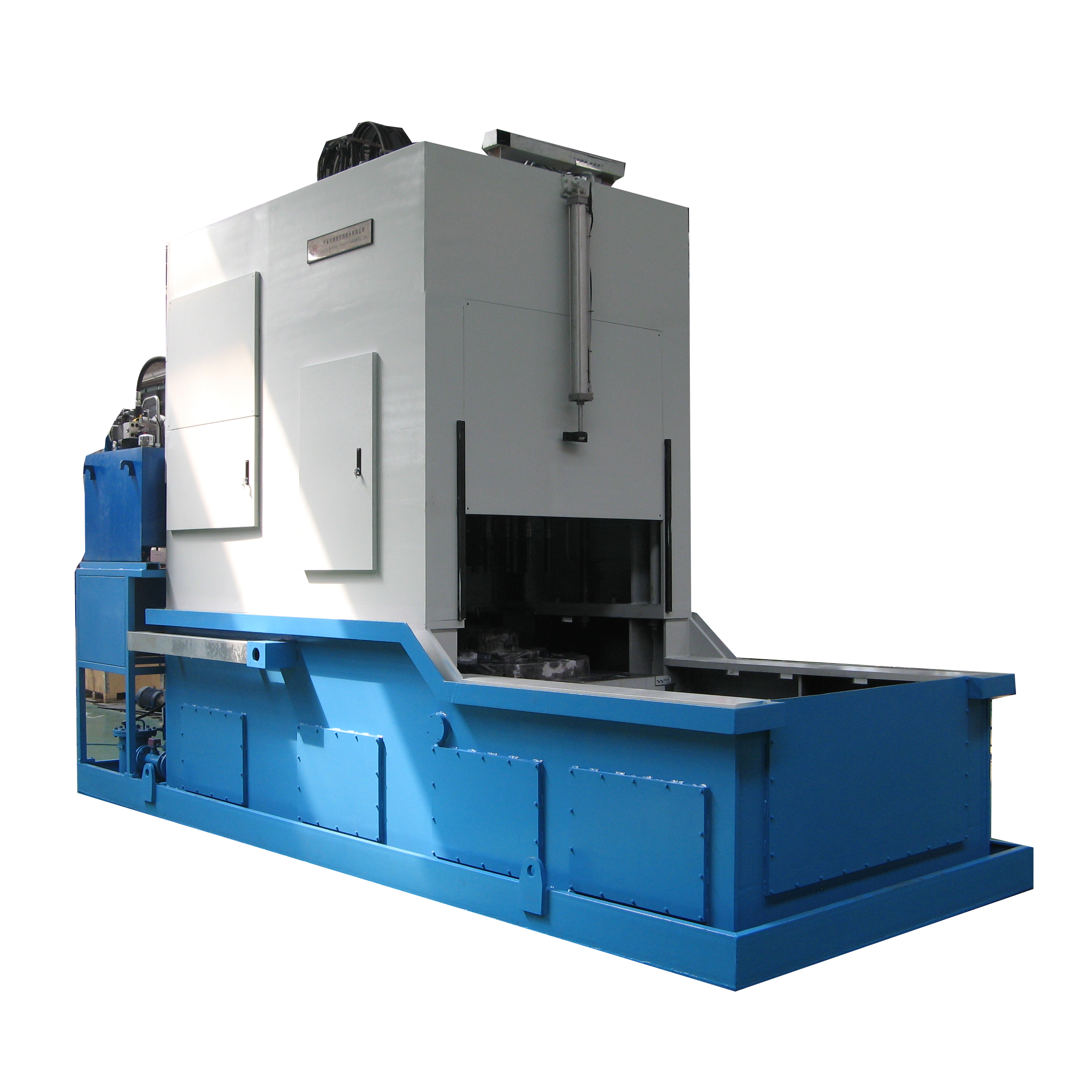

CCY-1200型单工位全自动齿轮淬火压床

如想了解更多详情请致电:13995386923 0951-5043081

CCY-1200型单工位全自动齿轮淬火压床,用于渗碳缓冷后的轨道交通、大型机械套圈以及盘状类零件(如:刹车片、圆柱齿轮等)进行二次加热限形淬火专用设备。对零件尺寸限形及表面硬化处理零件通过二次加热后迅速转移至淬火压床实施急速冷却,并在模具的限形作用下,有效阻止零件的涨缩,减小零件形变和畸变,从而达到工件尺寸保持一致性和重复性的目的。压床可进行自动/手动操作,PLC程序控制。

压床的主要功能及特点:

1) 压床设计为工作台移出上下料移进淬火;

2) 压床配有一套升降机械手,和进出料装置配套使用,完成工件自动上下料

3) 工件内外圈表面同时喷油冷却;

4) 采用液压加力,淬火压力可调;

5) 工件内径采用分瓣模具定位下拉油缸加压,减轻主机架的承载力;

6) 工件端面和外径采用脉动油缸脉动加压(或固定加压)的方式。



设备主要数据

每次淬火零件数量

1件

淬火时间设定范围

0-99分钟可调

淬火油流量

淬火油泵采用变频器控制,流量可调

被淬火工件尺寸

外径≤Φ1200mm,内径≥Φ500mm

高度≤300mm
